Автоматические выключатели двухфазные АП50Б-2МТ
АП 50Б-2МТ - серия автоматических выключателей, предназначенных для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50- 60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и остановки электродвигателей.
| ХАРАКТЕРИСТИКИ | АП 50Б2М | АП 50Б2МТ |
| Номинальное напряжение, В перемен, тока частоты 50-60 Гц постоянного тока |
500 220 |
500 220 |
| Номин. ток выключателя (Iн), А | 63 | 63 |
| Номинальные токи тепловых расцепитепей, А | 1,6; 25; 4; 6,3; 10; 16; 25; 40; 50; 63 | |
| Уставки по току мгновенного срабатывания, I/Iн |
3; 5 и 10 |
3; 5 и 10 |
| Характеристика тепловых расцепителей: не срабатывают при токе 1,05 Iн срабатывают при токе 1,35 Iн |
|
<1 ч <0,5 ч |
| Предепьн. коммут способность, кА при напряжении U и cos j |
0,3?? 6 при 380 0,3?3,5 при 500 |
0,3?6 при 380 0,3?3,5 при 500 |
| Коммутационная износостойкость, циклов ВО | 250 при 12 Iн | 250 при 12 Iн 50000 (для 1,6?10 А) 25000 (для 16; 25 А) 20000 (для 40 ? 63 А) |

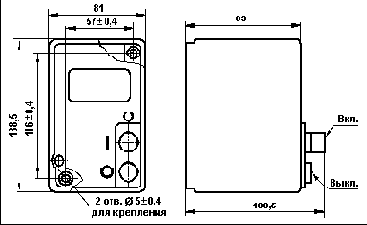

| Размеры, мм (габаритные/установочные) ширина высота глубина |
81/57 138,5/116 108,5 |
81/57 138,5/116 108,5 |
| Масса, кг | 1,0 | 1,0 |
| Способ крепления | на панели | на панели |
