А 3716, А 3726 - автоматические выключатели предназначенные для проведения тока в нормальном режиме отключения тока при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений электрических цепей. А 3716 (Ф), А 3726 Н (Ф) - трехполюсные, токоограничивающие с электромагнитными и тепловыми расцепителями. А 3716 Б, А 3726 Б - трехполюсные, токоограничивающие с электромагнитными и тепловыми расцепителями. А 3714 Б (С), А 3724 Б (С) - трехполюсные, токоограничивающие с полупроводниковыми и электромагнитными расцепителями. С - означает селективный выключатель (т. е. с выдержкой времени в зоне короткого замыкания). Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: IP30 - выключателя IP00 - зажимов для присоединения внешних проводников. |
Конструкция:
- выключатели выпускаются в стационарном и выдвижном исполнении, с электромагнитным и ручным приводом. При необходимости встраиваются следующие дополнительные сборные единицы: независимый расцепитель, нулевой расцепитель, свободные контакты. Присоединение внешних проводников к контактам главной переднее заднее.
- А 3716 - 6 - 8,5 кг.
- А 3726 - 8,0 - 10,5 кг .
Масса:
| Тип выклю- чателя | Род тока | Номин. напряж., В | Номинальный ток, А | Уставка по току сраб., А | Предель- но доп. ток К.3., кА | ||
| электро- маг. расцеп. | тепло- вого расцеп. | электромаг. расцеп. | теплового расцеп. | ||||
| А3716Б | перемен- ный, 50 Гц | 660/380 | 160 | 16?160 | 630; 1600 | 18?185 | 5,0?75 |
| А3726Н(Ф) | перемен- ный, 50 Гц | 660/380 | 160 | 16?160 | 630; 1600 | 18?185 | 5,5?25 |
| А3726Б | перемен- ный, 50 Гц | 660/380 | 250 | 160?250 | 2500 | 185?290 | 40?75 |
| А3726Н(Ф) | перемен- ный, 50 Гц | 660/380 | 250 | 160?250 | 2500 | 185?290 | 35 |

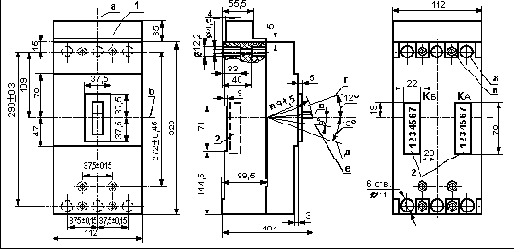

Габаритные, установочные и присоединительные размеры выключателей стационарного исполнения с ручным приводом типа А 3710
1 - козырек;
2 - колодки зажимные;
а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - взвод;
е - отключено вручную;
ж - отверстия для установки зажимов;
и - отверстия для крепления выключателя при переднем и комбинированном присоединениях

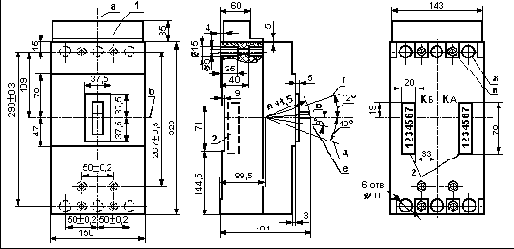

Габаритные, установочные и присоединительные размеры выключателей стационарного исполнения с ручным приводом типа А 3720
1 - козырек;
2 - колодки зажимные;
а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - взвод;
е - отключено вручную;
ж - отверстия для установки зажимов; и - отверстия для крепления выключателя при переднем и комбинированном присоединениях
