AE 20, AE 20M - серия автоматических выключателей, предназначенных для эксплуатации в электрических цепях напряжением до 660 В переменного тока частотой 50 - 60 Гц, до 380 В частотой 400 Гц.

Структура условного обозначения:

АЕ20 ХХХ-ХХХ-ХХХЗХ:

АЕ - выключатель автоматический;

20 - номер разработки;

Х - величина выключателя в зависимости от номинального тока:
   2 - 16 А;
   4 - 63 А;
   5 - 100 А;
   6 - 160 А;

Х - число полюсов в комбинации с максимальными расцепителями тока:
   3 - трехполюсные с электромагнитными максимальными расцепителями тока;
   4 - однополюсные с электромагнитными и тепловыми максимальными расцепителями тока;
   6 - трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока;

Х - наличие буквы М - для выключателей модернизированных на номинальный ток 63 и 100 А;

Х - наличие свободных контактов:
   1 - без свободных контактов;
   2 - один замыкающий свободный контакт;
   3 - один размыкающий свободный контакт;
   4 - один замыкающий и один размыкающий свободный контакты;

Х - дополнительные расцепители:
   0 - без дополнительных расцепителей;
   2 - независимый расцепитель;

Х - температурная компенсация и регулировка номинального тока теплового расцепителя:
   Р - регулировка номинального тока тепловых расцепителей и температурная компенсация;
   Н - регулировка номинального тока тепловых расцепителей без температурной компенсации;
   Б - без регулировки номинального тока тепловых расцепителей и температурной компенсации для пунктов    распределительных (с уменьшенными габаритными размерами);
   O - без регулировки номинального тока тепловых расцепителей и температурной компенсации;

ХХ - степень защиты:
   00 - IP00;
   20 - IP20;


   54 - IP54 (для выключателей серии АЕ20М);

ХЗ - климатическое исполнение (У, Т и категория размещения по ГОСТ 15150-69);

Х - класс износостойкости (А - первый; Б - второй ).

Характеристики	АЕ 2036М	АЕ 2046М	АЕ 2046	АЕ 2056ММ	АЕ 2056МП	АЕ 2066
Номинальное напряжение, В	~ 660	~ 660	~ 660	~ 660	~ 660	~ 660
Номинальный ток, A	25	63	63	100	100	160
Номинальные токи тепловых расцепителей, А	0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 25,0	0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63	10; 16; 20; 25; 31,5; 40; 50; 63	80; 100	16; 20; 25; 31,5; 40; 50; 63; 80; 100	16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160
Кратность отсечки электромагнитного расцепителя	12Iн	12Iн	12Iн	12Iн	12Iн	12Iн
Количество циклов "Вкл. - Выкл."	63000	63000 (0,6-25 А) 30000 (31,5-63 А)	10000 (до 40 А) 8000 (до 63 А)	1250 (80; 100А)	40000 (16-63 А) 25000 (80; 100 А)	8000 (16-63 А) 6300 (80; 100 А) 1250 (125; 160 А)
Степень защиты	IР20	IР20	IР20	IР20	IР20	IР20

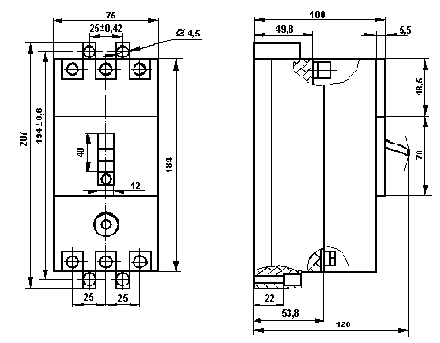

Габаритные размеры, мм	107х56х85	145х75х105	207х75х120	207х75х120	207х75х120	211х112х122
Масса, кг.	0,42	1,06	не более 1,6	1,2	1,6	2,3
Предельная коммутационная способность, кА	1,5	2,5	4	3,5	4	6
