ВА51 и ВА52 - серии автоматических выключателей, предназначенных для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей. Допускается использовать выключатели для нечастых прямых пусков и защиты асинхронных электродвигателей.

Структура условного обозначения:

ВА 5Х - ХХ - Х Х ХХ Х Х - ХХ ХХ

ВА 5Х - серия выключателя: ВА51 - выключатели средней коммутационной способности; ВА52 - выключатели повышенной коммутационной способности;

"-"

ХХ - номинальный ток: 35 - 250 А; 37 - 400 А; 39 - 630 А;

"-"

Х - число полюсов и количество максимальных расцепителей тока:

3 - 3 полюса с расцепителями максимального тока в каждом полюсе;
8 - 2 полюса с расцепителями максимального тока в двух полюсах в 3-х полюсном конструктивном исполнении выключателя;

Х - исполнение максимальных расцепителей тока по зоне защиты:

3 - расцепитель в зоне токов короткого замыкания;
4 - расцепитель в зонах токов короткого замыкания и перегрузки;

ХХ - исполнения по дополнительным сборочным единицам;

Х - вид привода и способ установки выключателя:

           1 - ручной привод, стационарное исполнение;
           3 - электромагнитный привод, стационарное исполнение;
           5 - ручной дистанционный привод, выдвижное исполнение;
           7 - электромагнитный привод, выдвижное исполнение;

Х - исполнение по дополнительным механизмам:

           0 - отсутствуют;

           5 - ручной дистанционный привод для оперирования через дверь распределительного устройства выключателем    стационарного исполнения с ручным приводом;
           6 - устройство для блокировки положения "Отключено" выключателя стационарного исполнения с ручным приводом;

"-"

ХХ - степень защиты выключателя по ГОСТ 14255-69: IP20, IP00;

ХX -климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70: УХЛ3, УХЛ3.1; Т3.

Тип выклю- чателя	Масса, кг	Номиналь- ный ток выключа- теля, А	Номинальное напряжение главной цепи, В	Номинальные токи тепловых максимальных расцепителей, А	Уставки по току срабатывания электромагнитного максимального расцепителя тока в зоне токов короткого замыкания, кратные номинальному току теплового максимального расцепителя	Предельная коммутационная способность, кА при U=660 В и cosj =0,3	Коммутаци- онная износо- стойкость, циклов ВО
перемен- ного тока частоты 50 и 60 Гц	постоян- ного тока	при перемен- ном токе	при постоян- ном токе
ВА 51-35	2,4	250	до 660	220	80	12	10	10	4000
100, 125	8
160, 200, 250	6
ВА 52-37	4,8	400	до 660	440	250, 320, 400	10	6	18	2000
ВА 51-39	7,5	630	до 660	440	250, 320	12	6	20	2000
400	10
500, 630

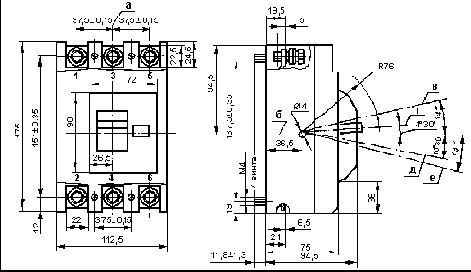

Габаритные и установочные размеры автоматических выключателей серии ВА 5135

а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - отключено вручную;
е - взвод.

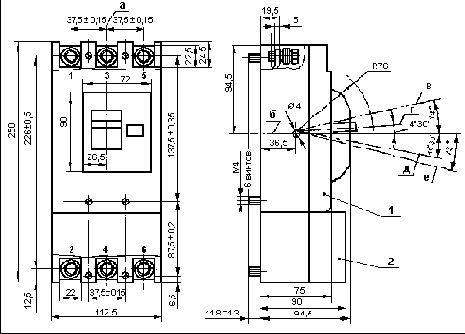

Габаритные и установочные размеры автоматических выключателей серии ВА 5235

1 - выключатель;
2 - блок токоограничивающий;
а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - отключено вручную;
е - взвод.
