TK0751A
| ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ серии ПН2 переднего присоединения |
 |

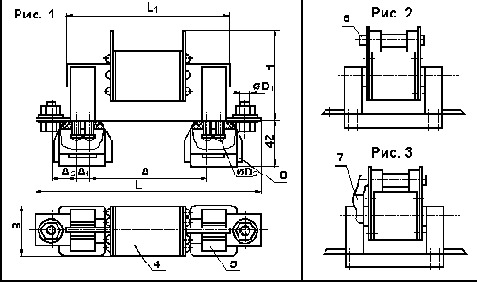

4 - плавкая вставка; 5 - контакт основания; 6 - указатель;
7 - свободный контакт; 8 - изолятор (поставляется по заказу).
Габаритные, установочные, присоединительные размеры
и масса предохранителей
|
Типо- исполнение |
Рис. |
Р А З М Е Р Ы, мм |
Масса, кг. |
||||||||
|
А |
А1 |
А2 |
В |
Н |
L |
L1 |
D1 |
D2 |
|||
|
ПН2-250 |
1 |
94,5 |
18 |
20 |
50 |
81,5 |
196 |
141 |
M10 |
M5 |
0,85 |
|
ПН2-250 |
2 |
90 |
0,87 |
||||||||
|
ПН2-250 |
3 |
0,89 |
|||||||||
|
ПН2-400 |
1 |
107,5 |
18 |
38,5 |
66 |
88 |
246 |
167 |
M10 |
M5 |
1,54 |
|
ПН2-400 |
2 |
97,5 |
1,55 |
||||||||
|
ПН2-400 |
3 |
1,57 |
|||||||||
