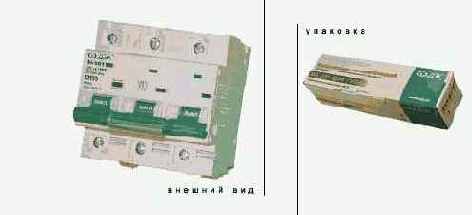

| | | Автоматические выключатели
для защиты от сверхтоков ВА 201 ДЭК
Автоматические выключатели серии ВА 201 предназначены для защиты низковольтных электрических сетей от длительных перегрузок и токов короткого замыкания. Могут использоваться для оперативного включения, отключения. Соответствуют ГОСТ Р 50345-99 (МЭК 60898-95).
Данный тип автоматических выключателей допускает использование дополнительных блок-контактов.
Соединение автоматических выключателей между собой можно осуществить с помощью соединительной шины. | Конструкция и принцип действия | | Выключатели выпускаются в одно-, двух-, трех- и четырехполосном исполнении.
Автоматические выключатели серии ВА 201 имеют два типа защиты: тепловую (выполнена на биметаллической пластине), предназначенную для защиты от длительных токовых перегрузок и динамическую (выполнена на электромагнитной катушке), предназначенную для защиты от токов короткого замыкания.
Выключатели серии ВА 201 имеют окошки определения положения вкл/выкл.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Количество полюсов | 1,2,3,4 | Установки срабатывания, In, A | 25, 32, 40, 50, 63, 80, 100 | Номинальное напряжение, Un, B | 230/400 | Номинальная частота сети, fn, Hz | 50 | Характеристика отключения | C, D | Коммутационная износостойкость циклов | 6000 | Предельная коммутационная способность, Imax, A | 6000 | Сечение подключаемого провода, мм2 | 2,5 : 50 | | | | | | |
