ВЫКЛЮЧАТЕЛИ ПУТЕВЫЕ серий ВПК и ВПУ

ВПК 2010, ВПК 2110, ВПК 2111, ВПК 2112 -выключатели путевые предназначены для коммутации электрических цепей управления переменного напряжения до 660 В, частоты 50-60 Гц и постоянного напряжения до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

ВПУ 011 - выключатель путевой предназначен для замены ВП16, ВК200, ВК300. Выпускается в трех основных вариантах подключения: а) - без сальникового ввода; б) - с сальниковым вводом; с) - с разъемом.
В зависимости от исполнения имеет 4 вида движения ролика (привода): ход вправо с самовозвратом; ход влево с самовозвратом; ход вправо без самовозврата; ход влево без самовозврата.

Основные технические данные выключателей ВПК

Тип	Напряжение, В	Номиналь- ный ток, А	Рабочий ход привода,мм	Усилие прямого срабатывания, Н	Коммутац. износостойк., циклов ВО	Масса, кг
перем.	постоян.
ВПК2010	660	440	10	5,3	13	2,0 х 106	0,04
ВПК2110	660	440	10	5,3	13	2,0 х 106	0,3
ВПК2111	660	440	10	5,3	13	2,0 х 106	0,3
ВПК2112	660	440	10	7,5	13	2,0 х 106	0,3

Габаритные и установочные размеры ВПК

Основные технические данные выключателя ВПУ 011

Тип	Напряжение, В	Номиналь- ный ток, А	Рабочий ход привода,мм	Усилие прямого срабатывания, Н	Коммутац. износостойк., циклов ВО
перем.	постоян.
ВПУ 011	до 660	440	16	14	80	2,0 х 106

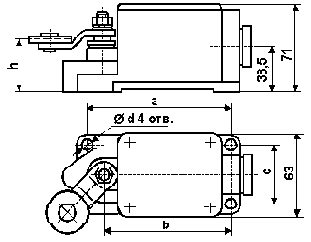

Габаритные и установочные размеры ВПУ;
