Зеркальные натриевые лампы высокого давления серии ДНаЗ/REFLUX

Основные преимущества

Серия ламп ДНаЗ/REFLUX

Зеркальная лампа РЕФЛАКС — уникальная разработка фирмы «РЕФЛАКС», не имеющая конструктивных аналогов на мировом светотехническом рынке.

Лампы высокого давления типа ДНаЗ/Reflux являются высокоэффективными источниками света универсального применения, сочетающие компактность с высокой стабильностью светотехнических характеристик в течение всего срока службы. Особенности

Лампа ДНаЗ/Reflux — это высокоэффективный натриевый излучатель, помещенный в вакуумированную колбу с внутренним зеркальным покрытием.

Особенность конструктивного решения лампы заключается в создании на колбе отражающего профиля продольной ориентации, обеспечивающего заданное светораспределение с осевой асимметрией и исключающего многократные отражения и попадание отраженного излучения на разрядную трубку.

Компактный эффективный зеркальный отражатель лампы обеспечивает КПД оптической системы не менее 95% и степень защиты IP 67, коэффициент использования 100% и создает оптимизированное продольное перераспределение светового потока.

КПД оптической системы лампы ДНаЗ/Reflux практически не меняется в течение всего срока службы лампы ( Кзап = 1,1) за счет того, что зеркальное покрытие герметично изолировано от окружающей среды (находится в вакууме). Лампа типа ДНаЗ/Reflux — это готовая идеальная (Seal Safe) оптическая система для любого типа светильников.

Лампы ДНаЗ/Reflux сохраняют все преимущества натриевых ламп, создают идеальные условия для работы излучателя и отражателя, увеличивая их срок службы, обеспечивают эффективное, стабильное и хорошо воспроизводимое светораспределение при чрезвычайной компактности форм, высокой надежности конструктивных элементов и простоте обслуживания. Использование в светильниках

Светильник РЕФЛАКС

Лампа ДНаЗ/Reflux может устанавливаться как в специально созданные светильники, так и в большинство типов традиционных светильников для натриевых и ртутных ламп.
При реконструкции освещения можно ограничиться только заменой ламп в действующих светильниках на лампы ДНаЗ/Reflux, при этом обеспечивается обновление оптики светильника и замена ее на более эффективную, а затраты на реконструкцию ограничиваются стоимостью лампы.

Лампы типа ДНаЗ/Reflux изготавливаются в колбах различной конфигурации, что обеспечивает разное пространственное распределение излучения (КСС) для оптимального освещения различных объектов.

В качестве адаптера в зеркальных лампах ДНаЗ/Reflux используется вращающийся резьбовой цоколь ЕХ оригинальной конструкции, обеспечивающий необходимую ориентацию лампы в стандартном патроне E40 или специальный фокусирующий двухштырьковый пластиковый цоколь PGX-22, сопрягающийся со специальным патроном PGX, применяемым в местах с повышенной вибрацией (мосты, трамвайные и троллейбусные пути). Основные области применения Наиболее эффективные сферы применения световых приборов с лампами ДНаЗ/Reflux по светотехническим характеристикам — это осветительные установки для пространств и помещений протяженной конфигурации, а по эксплуатационным — установки, работающие в условиях повышенной загрязненности среды и труднодоступности обслуживания:

утилитарное городское освещение;
освещение скоростных автострад;
освещение карьеров и больших открытых пространств;
освещение туннелей и подземных переходов;
архитектурное освещение;
подсветка рекламных щитов;
освещение производственных и складских помещений;
досвечивание растений в теплицах, оранжереях и зимних садах;
ведение полного цикла светокультуры в условиях защищенного грунта.

Предлагаемые светораспределения (КСС)

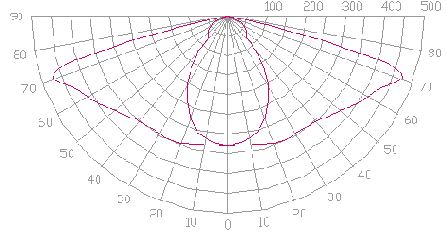

Базовое светораспределение (кд/1000 лм)

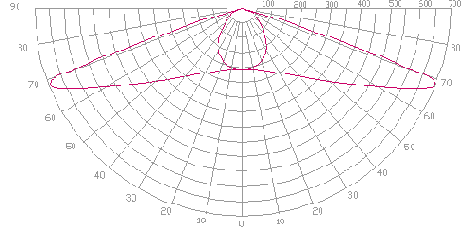

Тип 1 (кд/1000 лм)

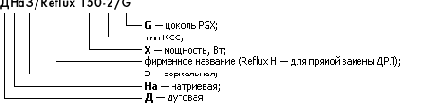

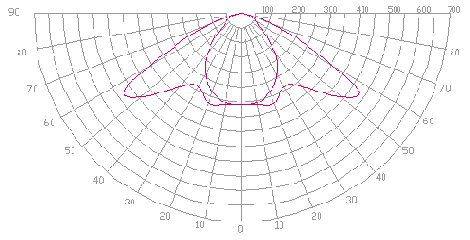

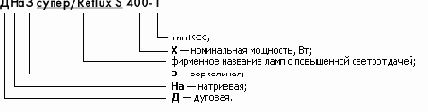

Тип 2 (кд/1000 лм) Структура условного обозначения

Лампа ДНаЗ/REFLUX
1 — зеркальное покрытие

Технические характеристики Тип лампы Код для заказа Мощность, Вт Световой поток, клм Напряжение на лампе, В Ток лампы, А Габаритные размеры, мм не более Тип цоколя по ГОСТ 17100 L (длина) D (диаметр) БАЗОВАЯ НОМЕНКЛАТУРА ДНаЗ/Reflux 50 ДНаЗ/Reflux 70 ДНаЗ/Reflux 70/G ДНаЗ/Reflux 100 ДНаЗ/Reflux 100/G ДНаЗ/Reflux 100-2 ДНаЗ/Reflux 100-2/G ДНаЗ/Reflux 150 ДНаЗ/Reflux 150/G ДНаЗ/Reflux 150-2 ДНаЗ/Reflux 150-2/G ДНаЗ/Reflux 250 ДНаЗ/Reflux 250/G ДНаЗ/Reflux 250-1 ДНаЗ/Reflux 250-1/G ДНаЗ/Reflux 250-2 ДНаЗ/Reflux 250-2/G ДНаЗ/Reflux 250-2м ДНаЗ/Reflux 250-2м/G ДНаЗ/Reflux 400 ДНаЗ/Reflux 400/G ДНаЗ/Reflux 400-1 ДНаЗ/Reflux 400-1/G ДЛЯ ПРЯМОЙ ЗАМЕНЫ РТУТНЫХ ЛАМП типа ДРЛ и ДРЛФ при реконструкции действующих светильников. Без замены ПРА и не требует дополнительного зажигающего устройства. ДНаЗ/Reflux Н 220 ДНаЗ/Reflux Н 220-2м ДНаЗ/Reflux Н 350 ДНаЗ/Reflux Н 350-1 С ПОВЫШЕННОЙ СВЕТООТДАЧЕЙ ДНаЗ супер /Reflux S 400 ДНаЗ супер /Reflux S 400/G ДНаЗ супер /Reflux S 400-1 ДНаЗ супер /Reflux S 400-1/G ДНаЗ супер /Reflux S 600 ДНаЗ супер /Reflux S 600/G ДНаЗ супер /Reflux S 600-1 ДНаЗ супер /Reflux S 600-1/G

300500	50	3,5	85	0,76	200	75	Е27
300700	70	5,6	90	1,00	200	76	Е27
300730	70	5,6	90	1,00	200	76	PGX-22
301020	100	9,0	100	1,20	250	96	ЕX40/60
301030	100	9,0	100	1,20	250	96	PGX-22
301022	100	9,0	100	1,20	250	90	ЕX40/60
301032	100	9,0	100	1,20	250	90	PGX-22
301520	150	14,5	100	1,80	250	96	ЕX40/60
301530	150	14,5	100	1,80	250	96	PGX-22
301522	150	14,5	100	1,80	250	90	ЕX40/60
301532	150	14,5	100	1,80	250	90	PGX-22
302520	250	26,5	100	3,00	320	122	ЕХ40/60
302530	250	26,5	100	3,00	320	122	PGX-22/60
302521	250	26,5	100	3,00	320	110	ЕХ40/60
302531	250	26,5	100	3,00	320	110	PGX-22/60
302522	250	26,5	100	3,00	320	110	ЕХ40/60
302532	250	26,5	100	3,00	320	110	PGX-22/60
302523	250	26,5	100	3,00	250	90	ЕХ40/60
302533	250	26,5	100	3,00	250	90	PGX-22/60
304020	400	46,0	100	4,60	320	122	ЕХ40/60
304030	400	46,0	100	4,60	320	122	PGX-22/60
304021	400	46,0	100	4,60	320	110	ЕХ40/60
304031	400	46,0	100	4,60	320	110	PGX-22/60
302220	220	18,0	120	2,20	320	122	ЕХ40/60
302223	220	18,0	120	2,20	320	90	ЕХ40/60
303520	350	34,0	120	3,50	320	122	ЕХ40/60
303521	350	34,0	120	3,50	320	110	ЕХ40/60
404020	400	53,0	100	4,60	320	122	ЕХ40/60
404030	400	53,0	100	4,60	320	122	PGX-22/60
404021	400	53,0	105	4,60	320	110	ЕХ40/60
404031	400	53,0	105	4,60	320	110	PGX-22/60
406020	600	86,0	110	6,00	320	122	ЕХ40/60
406030	600	86,0	110	6,00	320	122	PGX-22/60
406021	600	86,0	110	6,00	320	110	ЕХ40/60
406031	600	86,0	110	6,00	320	110	PGX-22/60

Цоколь ЕХ — специальный вращающийся.
Цоколь PGX — специальный фокусирующий двухштырьковый.
Положение горения ламп — любое.
Лампы предназначены для работы в сетях переменного тока 220—230 В.
Цветовая температура излучения 1950—2100 К.
Допустимая температура окружающей среды от –60°C до +40°C.
