КОНЦЕВЫЕ МУФТЫ для одножильного кабеля
Муфты концевые термоусаживаемые для одножильного кабеля имеют сертификат соответствия № POCC RU. ME80. H00997

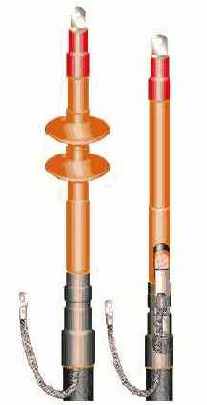

1 - наконечник болтовой.
2 - манжета концевая.
3 - шланг.
4 - изолятор.
5 - трубка - регулятор
6 - внутренняя трубка
7 - детали заземления (тёрка, пружина, провод с наконечником).
8 - манжета поясная
Для выравнивания напряжённости электрического поля у среза оболочки используется трубка-регулятор чёрного цвета, со специально заданными электрическими характеристиками.
концевые муфты для одножильного кабеля
с бумажной изоляцией на напряжение до 1кВ
внутренняя установка | наружная установка | сечение жилы, мм? | ||
тип | с болтовым | тип | с болтовым | |
1КВТпО - 1 | 1КВТпОН -1 | 1КНТпО - 1 | 1КНТпОН -1 | 70; 95; 120 |
1КВТпО - 2 | 1КВТпОН -2 | 1КНТпО - 2 | 1КНТпОН -2 | 150; 185; 240 |
1КВТпО - 3 | 1КВТпОН -3 | 1КНТпО - 3 | 1КНТпОН -3 | 300; 400 |
1КВТпО - 4 | - | 1КНТпО - 4 | - | 500; 625 |
1КВТпО - 5 | - | 1КНТпО - 5 | - | 800 |
концевые муфты для одножильного кабеля
с бумажной изоляцией на напряжение до 10кВ
внутренняя установка | наружная установка | сечение жилы, мм? | ||
тип | с болтовым | тип | с болтовым | |
10КВТпО - 1 | 10КВТпОН -1 | 10КНТпО - 1 | 10КНТпОН -1 | 70; 95; 120 |
10КВТпО - 2 | 10КВТпОН -2 | 10КНТпО - 2 | 10КНТпОН -2 | 150; 185; 240 |
10КВТпО - 3 | 10КВТпОН -3 | 10КНТпО - 3 | 10КНТпОН -3 | 300; 400 |
10КВТпО - 4 | - | 10КНТпО - 4 | - | 500; 625 |
10КВТпО - 5 | - | 10КНТпО - 5 | - | 800 |
По специальному заказу потребителей поставляются комплекты термоусаживаемых муфт 35КВТпО и 35КНТпО, 35ПКВТпО и 35ПКНТпО на напряжение до 35 кВ.
